| Reply #1
anniel
2572 Posts |
 Posted - 04/05/2019 : 03:38:44
|
quote:
Originally posted by dadpc
Hi,
i'm pierre from france, i try to read a 25l4005am2c on a mainboard.
www.datasheet.hk/search.php?part=25l4005am2c&stype=part
but no device in the compatibility list.
How to proceed to add device in the software ?
Thank's for your answer.
Ajoutez ceci dans customdevices.txt:
Name="MX25L4005AM2",ID="C22013",Class="W25X10",Category="SERIAL_EPROM",MFG="Macronix",Vcc="3.6V",CodeSize="524288",Adapter="ADP-081";
|
 |
|
| Reply #2
dadpc
France
10 Posts |
Posted - 04/05/2019 : 04:25:25
|
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
Hi,
i'm pierre from france, i try to read a 25l4005am2c on a mainboard.
www.datasheet.hk/search.php?part=25l4005am2c&stype=part
but no device in the compatibility list.
How to proceed to add device in the software ?
Thank's for your answer.
Ajoutez ceci dans customdevices.txt:
Name="MX25L4005AM2",ID="C22013",Class="W25X10",Category="SERIAL_EPROM",MFG="Macronix",Vcc="3.6V",CodeSize="524288",Adapter="ADP-081";
Bonjour, merci pour votre réponse,
Malheureusement cela ne fonctionne pas, message d erreur en lancant la lecture " vérification ID échouée" et après lecture le contenu est vierge.
peut être une manipulation que je ne fais pas correctement.
J'ai effectué d'autres tests sur des eeproms différentes et le fonctionnement était ok. |
Edited by - dadpc on 04/05/2019 04:33:12 |
|
|
| Reply #3
anniel
2572 Posts |
Posted - 04/05/2019 : 05:06:26
|
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
Hi,
i'm pierre from france, i try to read a 25l4005am2c on a mainboard.
www.datasheet.hk/search.php?part=25l4005am2c&stype=part
but no device in the compatibility list.
How to proceed to add device in the software ?
Thank's for your answer.
Ajoutez ceci dans customdevices.txt:
Name="MX25L4005AM2",ID="C22013",Class="W25X10",Category="SERIAL_EPROM",MFG="Macronix",Vcc="3.6V",CodeSize="524288",Adapter="ADP-081";
Bonjour, merci pour votre réponse,
Malheureusement cela ne fonctionne pas, message d erreur en lancant la lecture " vérification ID échouée" et après lecture le contenu est vierge.
peut être une manipulation que je ne fais pas correctement.
J'ai effectué d'autres tests sur des eeproms différentes et le fonctionnement était ok.
Si vous tentez seulement une identification quel est l'ID retourné? |
|
|
| Reply #4
dadpc
France
10 Posts |
Posted - 04/05/2019 : 05:17:59
|
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
Hi,
i'm pierre from france, i try to read a 25l4005am2c on a mainboard.
www.datasheet.hk/search.php?part=25l4005am2c&stype=part
but no device in the compatibility list.
How to proceed to add device in the software ?
Thank's for your answer.
Ajoutez ceci dans customdevices.txt:
Name="MX25L4005AM2",ID="C22013",Class="W25X10",Category="SERIAL_EPROM",MFG="Macronix",Vcc="3.6V",CodeSize="524288",Adapter="ADP-081";
Bonjour, merci pour votre réponse,
Malheureusement cela ne fonctionne pas, message d erreur en lancant la lecture " vérification ID échouée" et après lecture le contenu est vierge.
peut être une manipulation que je ne fais pas correctement.
J'ai effectué d'autres tests sur des eeproms différentes et le fonctionnement était ok.
Si vous tentez seulement une identification quel est l'ID retourné?

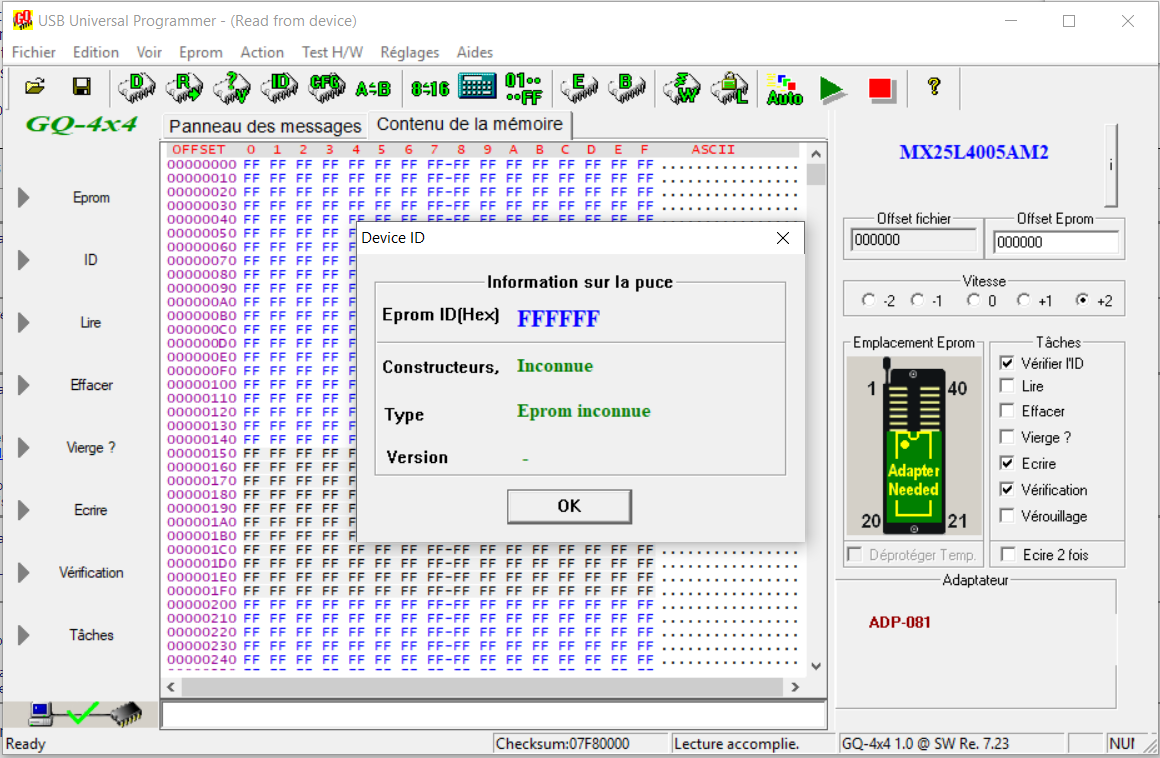

une image vaut mieux qu'un long discours
Image Insert:
202166 bytes |
|
|
| Reply #5
anniel
2572 Posts |
Posted - 04/05/2019 : 05:31:16
|
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
Hi,
i'm pierre from france, i try to read a 25l4005am2c on a mainboard.
www.datasheet.hk/search.php?part=25l4005am2c&stype=part
but no device in the compatibility list.
How to proceed to add device in the software ?
Thank's for your answer.
Ajoutez ceci dans customdevices.txt:
Name="MX25L4005AM2",ID="C22013",Class="W25X10",Category="SERIAL_EPROM",MFG="Macronix",Vcc="3.6V",CodeSize="524288",Adapter="ADP-081";
Bonjour, merci pour votre réponse,
Malheureusement cela ne fonctionne pas, message d erreur en lancant la lecture " vérification ID échouée" et après lecture le contenu est vierge.
peut être une manipulation que je ne fais pas correctement.
J'ai effectué d'autres tests sur des eeproms différentes et le fonctionnement était ok.
Si vous tentez seulement une identification quel est l'ID retourné?
une image vaut mieux qu'un long discours
Image Insert:
202166 bytes
Assurez vous que l'adaptateur et les broches de la puce sont propres et ont un bon contact. |
|
|
| Reply #6
dadpc
France
10 Posts |
Posted - 04/05/2019 : 07:05:27
|
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
|
|
|
| Reply #7
anniel
2572 Posts |
Posted - 04/05/2019 : 09:12:28
|
quote:
Originally posted by dadpc
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
Avez-vous fait un test de voltage du GQ-4X? VCC 3.6V est peut-être incorrect? |
|
|
| Reply #8
dadpc
France
10 Posts |
Posted - 04/12/2019 : 01:44:08
|
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
Avez-vous fait un test de voltage du GQ-4X? VCC 3.6V est peut-être incorrect?
Bonjour anniel
désolé pour l'absence,
peut on tester avec une autre puce ? elle n'est pas répertoriée dans le soft, c'est une winbond 25X80avsig
merci |
Edited by - dadpc on 04/12/2019 01:52:48 |
|
|
| Reply #9
dadpc
France
10 Posts |
Posted - 04/12/2019 : 02:37:50
|
bon decidement j'arrive pas a avoir l'id , testé sur une autre eeprom ko
quand je mets une MX ca fonctionne directement |
|
|
| Reply #10
anniel
2572 Posts |
Posted - 04/12/2019 : 03:08:57
|
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
Avez-vous fait un test de voltage du GQ-4X? VCC 3.6V est peut-être incorrect?
Bonjour anniel
désolé pour l'absence,
peut on tester avec une autre puce ? elle n'est pas répertoriée dans le soft, c'est une winbond 25X80avsig
merci
Vous n'avez pas W25X80VSSIG dans la liste? |
|
|
| Reply #11
anniel
2572 Posts |
Posted - 04/12/2019 : 03:09:12
|
quote:
Originally posted by dadpc
bon decidement j'arrive pas a avoir l'id , testé sur une autre eeprom ko
quand je mets une MX ca fonctionne directement
Quel voltage cet autre EEPROM? Avez-vous tester les voltages du GQ?
Quel voltage le MX? |
Edited by - anniel on 04/12/2019 03:10:38 |
|
|
| Reply #12
dadpc
France
10 Posts |
Posted - 04/12/2019 : 03:35:16
|
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
Avez-vous fait un test de voltage du GQ-4X? VCC 3.6V est peut-être incorrect?
Bonjour anniel
désolé pour l'absence,
peut on tester avec une autre puce ? elle n'est pas répertoriée dans le soft, c'est une winbond 25X80avsig
merci
Vous n'avez pas W25X80VSSIG dans la liste?
Bonjour anniel
si il est bien dans la liste mais l'id n'est pas reconnu  |
|
|
| Reply #13
dadpc
France
10 Posts |
Posted - 04/12/2019 : 03:38:06
|
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
bon decidement j'arrive pas a avoir l'id , testé sur une autre eeprom ko
quand je mets une MX ca fonctionne directement
Quel voltage cet autre EEPROM? Avez-vous tester les voltages du GQ?
Quel voltage le MX?
malheureusement je ne maitrise pas encore l'appareil, comment tester les voltages du gq ?
l'autre eprom a les mêmes références (25X80avsig) |
|
|
| Reply #14
anniel
2572 Posts |
Posted - 04/12/2019 : 04:10:00
|
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
il semble que oui (visuellement), j'ai testé dans des conditions similaires avec une 25q128 de winbond et ca fonctionne directement
par contre idem avec sst 25vf040b pas de reconnaissance.
Merci poour l'aide accordée.
Avez-vous fait un test de voltage du GQ-4X? VCC 3.6V est peut-être incorrect?
Bonjour anniel
désolé pour l'absence,
peut on tester avec une autre puce ? elle n'est pas répertoriée dans le soft, c'est une winbond 25X80avsig
merci
Vous n'avez pas W25X80VSSIG dans la liste?
Bonjour anniel
si il est bien dans la liste mais l'id n'est pas reconnu
Êtes vous certain qu'il est bon? |
|
|
| Reply #15
anniel
2572 Posts |
Posted - 04/12/2019 : 04:10:16
|
quote:
Originally posted by dadpc
quote:
Originally posted by anniel
quote:
Originally posted by dadpc
bon decidement j'arrive pas a avoir l'id , testé sur une autre eeprom ko
quand je mets une MX ca fonctionne directement
Quel voltage cet autre EEPROM? Avez-vous tester les voltages du GQ?
Quel voltage le MX?
malheureusement je ne maitrise pas encore l'appareil, comment tester les voltages du gq ?
l'autre eprom a les mêmes références (25X80avsig)
Menu > Test H/W > Voltage Diagnostic.
Et le MX quel voltage? |
|
|
| Reply #16
dadpc
France
10 Posts |
Posted - 04/12/2019 : 04:17:21
|
Please remove any chip from the ZIF socket!
*****************************
* Testing VCC Without Load *
*****************************
VCC 3.6V test passed (code:0x6362)+
VCC 5V test passed (code:0x8382)+
VCC 5.5V test passed (code:0x8d8e)+
VCC 6.2V test passed (code:0xa0a2)+
VCC 6.5V test passed (code:0xa0a2)+
*****************************
* Testing VPP Without Load *
*****************************
VPP 3.6V/5V test passed (code:0x1a1a)+
VPP 12V test passed (code:0x4e50)+
VPP 12.7V test passed (code:0x4e4e)+
VPP 15V test passed (code:0x6464)+
VPP 21V test passed (code:0x8586)+
VPP 25V test passed (code:0x9b9b)+
*****************************
* Test Completed *
***************************** |
|
|
| Reply #17
anniel
2572 Posts |
Posted - 04/12/2019 : 04:22:26
|
quote:
Originally posted by dadpc
Please remove any chip from the ZIF socket!
*****************************
* Testing VCC Without Load *
*****************************
VCC 3.6V test passed (code:0x6362)+
VCC 5V test passed (code:0x8382)+
VCC 5.5V test passed (code:0x8d8e)+
VCC 6.2V test passed (code:0xa0a2)+
VCC 6.5V test passed (code:0xa0a2)+
*****************************
* Testing VPP Without Load *
*****************************
VPP 3.6V/5V test passed (code:0x1a1a)+
VPP 12V test passed (code:0x4e50)+
VPP 12.7V test passed (code:0x4e4e)+
VPP 15V test passed (code:0x6464)+
VPP 21V test passed (code:0x8586)+
VPP 25V test passed (code:0x9b9b)+
*****************************
* Test Completed *
*****************************
Donc le 3.6V est ok. Ça laisse que les chips vu que l'adaptateur fonctionne bien avec le MX. |
|
|
| Reply #18
dadpc
France
10 Posts |
Posted - 04/12/2019 : 07:34:19
|
je ne sais pas si cela a une incidence, mais la puce est soudée sur une carte mère, cependant sur certaines carte ca fonctionne parfaitement et d autres non.
Il est aussi possible que mes 2 puces winbond soient HS... mais je n'y crois pas.
Merci pour votre aide |
|
|
| Reply #19
anniel
2572 Posts |
Posted - 04/12/2019 : 08:59:37
|
quote:
Originally posted by dadpc
je ne sais pas si cela a une incidence, mais la puce est soudée sur une carte mère, cependant sur certaines carte ca fonctionne parfaitement et d autres non.
Il est aussi possible que mes 2 puces winbond soient HS... mais je n'y crois pas.
Merci pour votre aide
Ha oui! Il faut dessouder. Ou au moins déconnecter le VCC, parfois ça fonctionne. Pas toutes les cartes sont prévues pour une intervention extérieure. |
|
|
| |
Topic |
|
